Модель |
FNIRSI-1014D |
|
Тип пристрою |
Двоканальний цифровий запобігаючий осцилограф із вбудованим генератором сигналів (DDS) |
|
Робоча напруга |
5V DC |
|
Максимальний показник CCA |
Не застосовується |
|
Режими перевірки |
Осцилографічні вимірювання (2 канали), генерація тестових сигналів (DDS), збереження і аналіз форм сигналів, режим X-Y (лісажу) |
|
Оцінка стану АКБ |
Не застосовується |
|
Вимірювані параметри |
Напруга (AC/DC), частота, період, амплітуда, час наростання/спаду, робочий цикл тощо |
|
Типи акумуляторів |
Не застосовується |
|
Підключення |
Два незалежні вхідні BNC-канали для осцилографічних щупів + вихід генератора сигналів |
|
Керування |
Кнопкова панель управління на лицьовій панелі та функціональні енкодери (поворотні ручки) |
|
Екран |
7", кольоровий TFT, 800×480 |
|
Захист |
Вбудований високовольтний модуль захисту (витримує до 400 В без пошкодження вхідних ланцюгів) |
|
Застосування |
Лабораторні вимірювання, розробка та налагодження електронних пристроїв, ремонт побутової та промислової техніки, освітні цілі |
|
Дисплей |
7-дюймовий кольоровий екран високої чіткості |
|
Діапазон напруги |
До 40 В (1X) / до 400 В (10X) |
|
Діапазон опору |
Не застосовується |
|
Точність |
Висока точність вимірювання амплітудних і часових параметрів |
|
Шестірня напруги |
Автоматичний / ручний вибір діапазону |
|
Діапазон вимірювання опору |
Не застосовується |
|
Шестірня опору |
Автоматичний / ручний вибір діапазону |
|
Частота тестового сигналу |
Генератор DDS: синус до 10 МГц, інші форми до 2 МГц |
|
Інтерфейс зарядки |
USB Type-C |
|
Вбудований акумулятор |
Ні |
|
Режими сортування |
Не застосовується |
|
Експорт даних |
Експорт скріншотів та збережених хвиль на ПК через USB-інтерфейс |
|
Робоче середовище |
Від 0°C до 40°C |
|
Умови зберігання |
Від -20°C до 60°C |
|
Вага |
1.2 кг |
|
Габарити |
310 × 140 × 70 мм |
|
Роздільна здатність |
Екран 800×480 пікселів |
|
Живлення |
Зовнішній блок живлення 5V / 2А через USB Type-C |
|
Зарядка |
Не застосовується |
|
Максимальний розмір кліщів |
Не застосовується |
|
Сертифікація |
CE, RoHS |
|
Діапазон вимірювань |
Аналогові електричні сигнали в реальному часі |
|
Час роботи від батареї |
7 дюймів |
|
Кількість каналів |
2 |
|
Розмір дисплея |
7 дюймів (TFT, сенсорний) |
|
Частотна смуга |
100 МГц |
|
Швидкість дискретизації |
1 GSa/s |
|
Час наростання |
< 3.5 нс |
|
Глибина пам’яті |
128 кБ на канал |
|
Роздільна здатність напруги |
Від 10 мВ/div до 40 В/div |
|
Точність частоти |
±0.01% (висока точність) |
|
Опір входу |
1 МОм |
|
Чутливість |
Висока чутливість по вертикалі |
|
Режими тригера |
Одинарний / Нормальний / Авто |
|
Край тригера |
По фронту (Rising), по спаду (Falling) |
|
Тип зв’язку |
AC / DC (Змінний / Постійний струм) |
|
Режим сканування (Roll Mode) |
Підтримується |
|
Автоналаштування |
Повноцінна функція Auto однією кнопкою для автоматичного підбору розгортки та амплітуди |
|
Збереження осцилограм |
Вбудована пам'ять на 1 ГБ для збереження хвиль та скріншотів екрана |
|
Менеджер осцилограм |
Перегляд та порівняння збережених осцилограм безпосередньо на екрані приладу |
|
Параметри вимірювань |
14 типів автоматичних вимірювань (Vpp, Vrms, Vavg, Frequency, Duty, Period тощо) |
|
Автономна робота |
ні |
|
Розширення функціоналу |
Вбудований DDS функціональний генератор сигналів (синус, меандр, трикутник тощо) |
|
Комплектація |

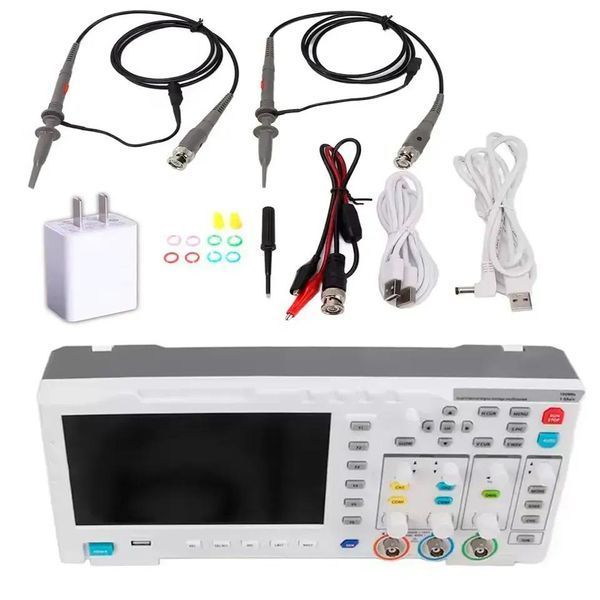

Осцилограф FNIRSI-1014D, 2 високочастотні щупи 100 МГц (з дільником 1X/10X), кабель живлення USB Type-C, зарядний блок, кабель BNC-Crocodile, інструкція |
|
Аналогова смуга |
100 МГц |
|
Частота дискретизації |
1 гігави́бірка/сек |
|
Вертикальна чутливість |
Від 50 мВ до 500 В на поділ |
|
Діапазон часу |
Від 50 сек/поділ до 10 нс/поділ |
|
Максимальна напруга |
До 40 В (1X), до 400 В (10X) |
|
Обʼєм пам’яті |
240 Кбіт |
|
Вимірювання параметрів |
12 типів + курсорне вимірювання |
|
Генератор сигналів |
Вбудований, 14 типів сигналів |
|
Пам’ять зберігання |
До 1000 сигналів та 1000 знімків |
|
Підключення до ПК |
USB, вивантаження зображень та даних |
|
Додаткові функції |
FFT-аналіз, Lissajous, автозбереження, масштабування |
|
Функції |
Двоканальний осцилограф + генератор сигналів |
|
Вхідна напруга |
400 В |
|
Струм |
Не застосовується |
|
Опір |
Не застосовується |
|
Ємність |
Не застосовується |
|
Температура |
Не застосовується |
|
Частота |
100 МГц |
|
Тип зонда |
Знімні пасивні осцилографічні щупи з роз'ємом BNC (смуга до 100 МГц) |
|
Мови меню |
Багатомовний інтерфейс |
|
Вибір меж вимірювань |
Автоматичний / Ручний |
|
Постійна напруга (DC) |
0 – 400 В |
|
Змінна напруга (AC) |
0 – 400 В |
|
Діодні виміри |
Не застосовується |
|
Кількість відліків |
1 GSa/s |
|
Звукове продзвонювання електричних ланцюгів |
Не застосовується |
|
Функція утримання даних |
Так |
|
Індикатор низької напруги |
ні |
|
Функція NCV |
Не застосовується |
|
Функція автоматичного вимкнення |
ні |
|
Вбудований ліхтарик |
Ні |
|
Частота вимірювання |
у реальному часі |
|
Автовимкнення |
ні |
|
Діапазон вимірювання напруги |
10 мВ – 40 В (1X) / 100 мВ – 400 В (10X) |
|
Діапазон вимірювання ємності |
Не застосовується |
|
Тестування діодів |
Не застосовується |
|
Звуковий індикатор безперервності ланцюга |
Не застосовується |
|
True RMS |
Розрахунок діючого значення змінної напруги за цифровою вибіркою |
|
Підсвічування екрану |
Яскравий 7-дюймовий TFT LCD екран з регулюванням підсвічування |
|
Захист від низької напруги |
ні |
|
Інтелектуальний захист від перегоряння |
Вбудований захист від перенапруги до 400 В на обох каналах |
|
Призначення |
Професійне та аматорське дослідження сигналів, розробка схем, тестування радіоелектронних компонентів та вузлів у стаціонарних умовах |
|
Стандарти АКБ |
Не застосовується |
|
Діапазон CCA |
Не застосовується |
|
Тестовані системи |
Аналогові та цифрові електричні кола, імпульсні блоки живлення, аудіо- та радіоапаратура |
|
Інтерфейс |
USB Type-C |
